超声波点焊是如何将金属材料焊接成功的？

来源： | 发布日期：2023-01-04

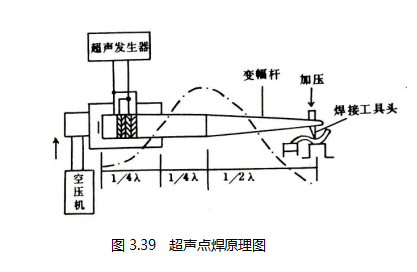

超声点焊能把两种金属或二根导线不经过熔化就能连接在一起。在被连接的两金属的接触面上施加垂直压力，以使两金属夹紧。然后、沿着与接触面相切方向上激励几十kHz的超声频率。图 3. 39为超声点焊的原理图。其中由超声波发生器、λ纵向振动器、传输杆、λ聚能器、焊接工具头及加压装置等组成。超声点焊一般输出功率较小，从0.5W到几十W，频率大多在40kHz到 60kHz左右。

图3.39

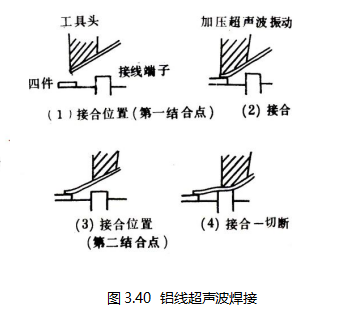

超声点焊最普遍的应用领域是半导体引线焊接及IC电路的焊接。第一点：图3. 39表明铝线在硅片及接线柱间的超声焊接。所采用铝导线的直径一般在25-500μm之间，工作频率在60kHz左右。超声波输出功率在0. 03-5W左右，焊接时间25ms左右（30μm Al线）。此种焊接是一种全自动焊机，通过摄像机监视焊接位置见图3.40。

图3.40

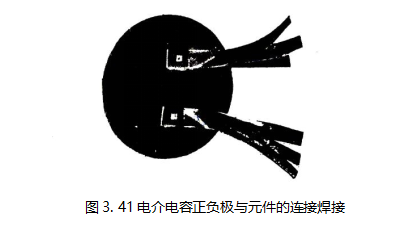

第二点：电介电容器的焊接。图3.41为电介电容器的正极或负极与元件的连接。由于没有像电气焊那样由电极混入异物，所以不必担心腐蚀。与制接相比接触电阻小。

图3.41

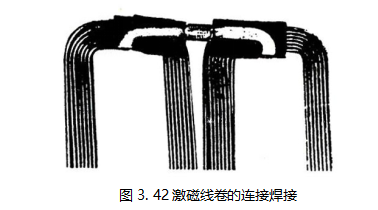

第三点：汽车电装零件以及其它应用。超声焊接在汽车电装零件或电气零件中应用广泛。如激磁线卷，绞合软线及电枢绕组的焊接等，如图3.42。

图3.42

第四点：无结晶合金材料焊接。近几年，引人注意的材料之一，无结晶合金材料，其用途日益扩大，有人研究认为，超声焊接也活用于无结晶材料焊接，在极短的时间内焊接并不结晶化而可获得强度很高的接合。而且也证明了超声焊接是固相接合。
