超声波焊接中的焊接线应怎样设计？（一）

来源： | 发布日期：2022-10-11

超声波焊接机在购买和使用之前，需要分析产品从而确定焊接方案，其中关于焊接线的设计至关重要，那么超声波焊接中的焊接线应怎样设计？

1、焊接线的定义

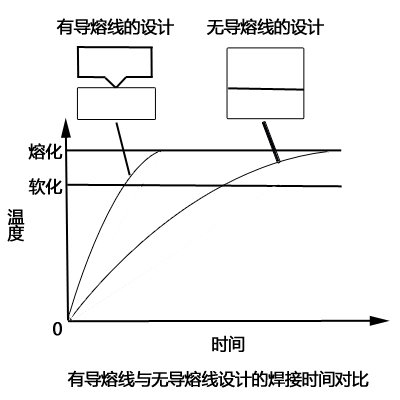

超音波焊接时为了集中超声波能量，2个塑料件之间的接触面要尽量的小，并同时降低塑料熔融和焊接需要的能量。焊接线（或称导熔线柱、超声波线）这样的构造，它是在一个塑料件焊接面上突起的三角形柱，顶部越尖越好，主要功能是将超声波能量集中在三角形的顶部，使积累的能量在焊接面上产生匀称的塑料熔流。

2、焊接线的设计

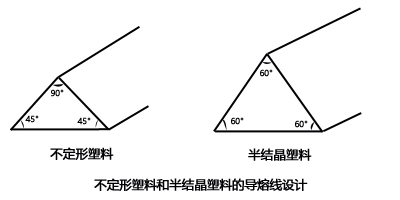

合适的焊接线设计可以提升超声波焊接的强度和品质、减少生产周期。相对性于不定形塑料，半结晶体塑料要求焊接线的顶角要更尖，这是由于半结晶体塑料对超声波焊接动能的传输不是很有利。一般来说，不定形塑料的焊接线顶部视角为90°，而半结晶体塑料的焊接线顶部视角为60°，如图所示。

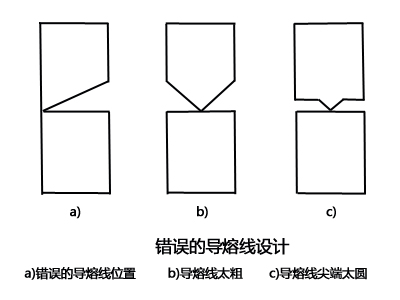

任何一个焊接零件上都可以设计焊接线，建议把焊接线设计在与超声波焊头模具接触的塑料件上。错误的焊接线设计是不利于2个塑料件间的超声波焊接的，如图所示。
