超声波领域中电磁振动器的应用（二）

来源： | 发布日期：2022-11-02

文章接上篇内容，随着振动，由于发热等原因，振动体的谐振振动频率会稍有变化，因此必须使振荡电路的振动频率自动跟随振动频率。为此，通过pick up振动体的振动来控制振荡电路。

这种振荡器的等效电路类似于动态扬声器。由于谐振时机械阻抗仅为电阻分rm，因此动阻抗R_m为

B是gap的磁通密度，是驱动环的长度，n是驱动线圈的机数。为了提高电气效率，R_m必须变大，rm必须变小。rm的内容是中必部分支承产生的电阻，振动体的内摩擦和宽度射电阻，重要的是减少支承部分的电阻。

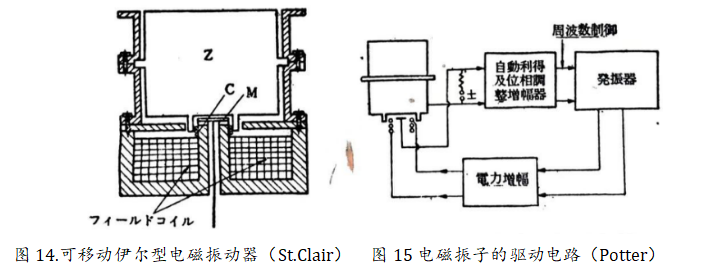

在St.Clair的装置中，n=3.2Ω，B=12500 gauss，共振时（空气中）气味R_m=7.37Ω，制动电阻r0=44.7，机电转换效率69.5%，机械声学转换效率43.0%，整体效率30%。
磁致伸缩振荡器和动圈式振荡器的驱动电源有时不是真空管振荡器，而是交流发电机。
