磁致伸缩换能器与压电换能器匹配的不同点

来源： | 发布日期：2022-11-30

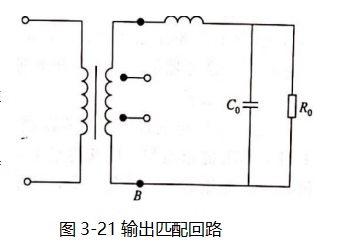

夹芯式压电换能器与超声波发生器匹配时，由于它是容抗性负载，所以回路中必然产生很大的无功损耗，故应采用图3-21所示的输出匹配回路。它是一种串联谐振电路，谐振时，换能器阻抗呈现纯阻状态，输出电压达最小值。

磁致伸缩换能器的匹配与压电换能器有所不同。磁致伸缩换能器工作时阻抗较低，呈感性。匹配方法如下。
a.用电容C与磁致伸缩换能器绕组相串联，以对消其感抗。又以变压器作阻抗变换来与末级输出阻抗相匹配，以获得最大功率输出。如果换能器阻抗发生变化，则需改变电容的数值，或者变压器上多抽几个头，按情况改换接点。
b.在电感L上抽头，抽头处接入换能器绕组与电容C做调谐匹配，通过改变电感L抽头或电容C的数值来达到最佳匹配。
