您当前的位置： 首页 > 新闻中心 > 常见问答 > 利用超声波焊接时哪些金属材料能更好的焊接组合（上）

利用超声波焊接时哪些金属材料能更好的焊接组合（上）

来源： | 发布日期：2023-01-03

图3. 36是对1mm厚的铝板，以工具头的振动位移为参量，研究压力与焊接强度关系的结果图。如压力过小，强度就不高，反之压力过大，焊接部位变形就大，强度也下降。图3. 37曲线表明：试验厚1mm、宽14mm的细长铝片，以焊接时间为参量，测量焊接强度与触头位移关系的结果。

图3.36-3.37

由图可知，如果振幅过大，时间过长，材料在被焊接部分的周围引起疲劳，则会导致强度下降。

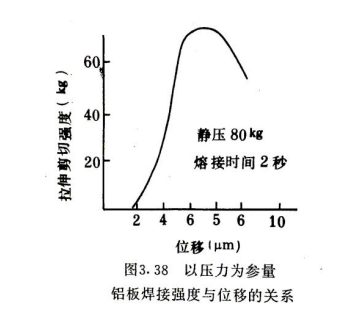

图3. 38表明：用厚1mm的铝板，固定压力、测量强度与位移振幅的变化关系。

此外，我们还知道，如果设法使焊接后的变形量保持恒定，则焊接强度将都能保持恒定。为了得到高质量的焊接，可以控制焊接后的变形量使之恒定。这里可用简单的方法、控制焊接时间达到控制变形程度；也可以像目前采用微机控制的点焊机那样，根据材质及板厚，来控制超声功率输出大小和焊接时间的长短，达到最佳焊接，使焊接强度最大。

【本文标签】超声波焊接机超声波塑焊机批发齐康超声波超声波焊接工艺超声波焊接配套

【责任编辑】

上一篇：利用超声波焊接时哪些金属材料能更好的焊接组合（下）

下一篇：金属材料超声波焊接的特点有哪些？
