欧米伽换能器空腔顶部半径对性能的影响

随着空腔顶部半径R从10.6mm增大到23mm，从图6.10可知，机械品质因数Qm呈上升趋势，在10mm到12mm之间起始阶段的上升趋势非常明显，以后的上升趋势较为缓慢,中间略有起伏,起伏幅度小于0.3起伏的原因主要是:计算所取的频率间隔较大和网格划分不够精细，导致频带宽度f和基频计算的不准确，引起一定程度的起伏。

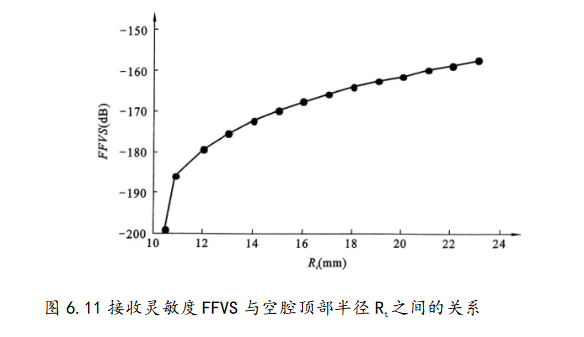

从图6.11可以看出，它的接收灵敏度FFVS类似抛物线式单调增加:最后达到-160dB左右。可以看到，基频f、频带宽度△f、机械品质因数Qm和接收灵敏度FFVS等性能指标对空腔顶部半径Rt的变化较为敏感。
