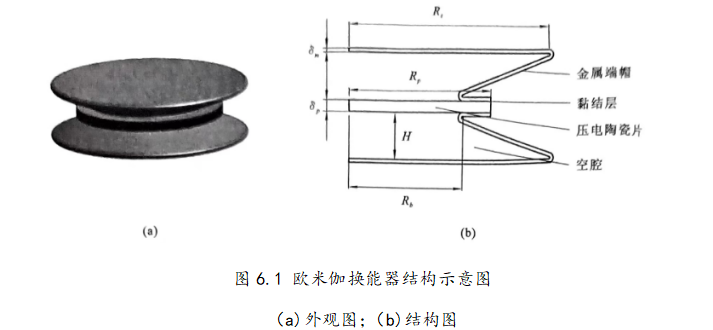

欧米伽换能器的结构如图61所示。从外形上看，由于该换能器的上下两部分因与希腊大写字母“Ω”相像，所以称之为欧米伽型换能器；图6.1(a)是外观图，图6.1(b)是结构图，图中δ_p代表压电陶瓷片厚度，δ_m是金属端帽厚度，R_t是换能器空腔顶部半径，R_b中空腔底部半径，H为换能器空腔高度，R_p为换能器压电陶瓷片半径。与钹式换能器不同的是，陶瓷片的径向振动与金属端帽顶部的纵向振动同相，从而减少了声场中的反相分量。

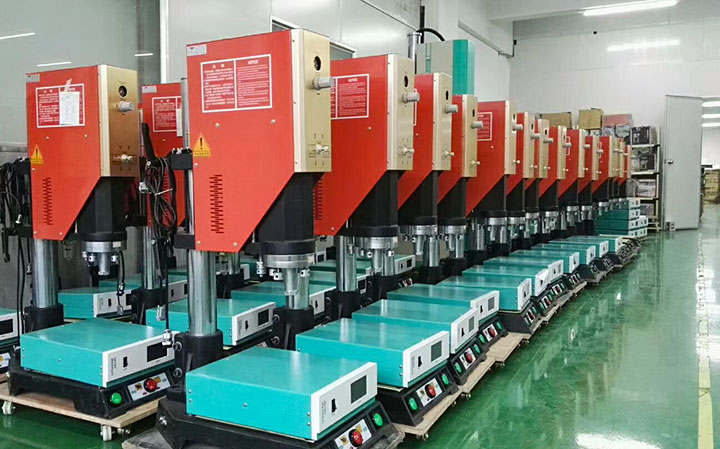

齐康超声波专注超声波塑焊技术研发应用，是集研发、制造、销售、服务、全产业链自制于一体的工业超声波技术机器系统供应商。齐康拥有一支具有雄厚研发技术实力和技术创新的制造队伍，不断优化设备性能和服务，其产品广泛运用于玩具文具、打火机、无纺布、塑料、包装、打印耗材、医疗、电子电器、汽车等多个行业领域，致力于为客户提供高精、高效、灵活、稳定、高性价比的智能化超声波塑焊设备。
