上一篇文章中,齐康超声波简单讲到了关于超声波研磨抛光的基本原理,今天继续了解一下超声波研磨抛光的几种类型。

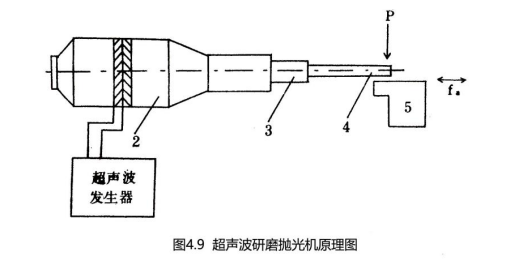

第一种:手持式超声研磨抛光,如图4. 9所示。其超声振动方向与加工件表面平衡,适用于模具表
面及狭缝小孔的抛光。

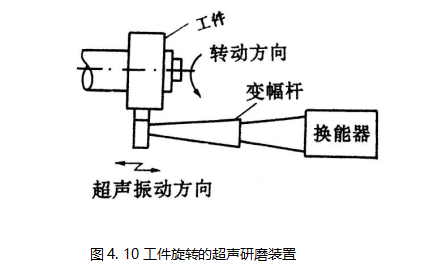

第二种:工件旋转的超声波研磨装置如图4.10所示。超声作纵向振动,振动方向与工件旋转方向垂直。

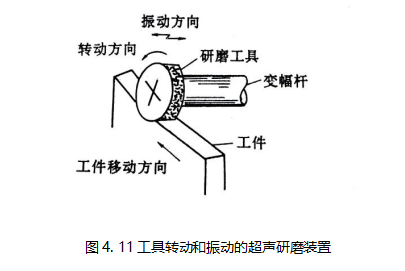

第三种:工具转动并振动的超声研磨装置如图4. 11所示。研磨过程中工件向前移动,振动方向与工件移动方向垂直。

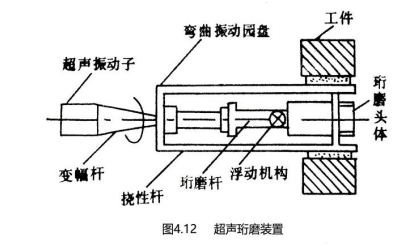

第四种:工具头旋转且作纵向振动的超声波研磨装置,如图4. 12所示。超声波电能通过换能器转为纵向振动,经变幅杆后传给弯曲振动圆盘,挠性杆再将弯曲振动圆盘的弯曲振动变成纵向振动后传给油石,进行纵向振动并旋转进行超声波研磨。该装置适用于高精度,高质量、高耐磨的精密孔加工。
