齐康超声波塑料焊接机使用的声学系统

前面文章中，齐康超声波讲到了关于超声波焊接机的重要组织部分，今天继续来了解一下齐康超声波塑料焊接机使用的声学系统。

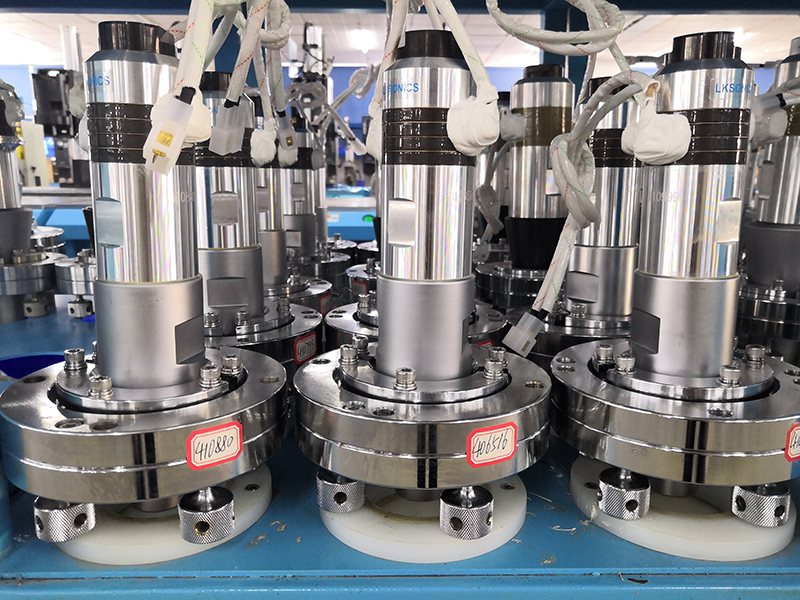

超声波塑料焊接机用的声学系统包括三个部分：①驱动部分；②固定部分；③工作部分。对于中小功率超声换能器常把驱动部分与固定部分合并，或把固定部分与工作部分合并，从而缩小体积，减轻重量。在以上三个组成部分中，驱动是核心，一般釆用螺栓夹紧的纵向振动换能器，其中有半波长纵向振子与四分之一波长纵向振子。半波长纵向振子与半波长聚能器相连接组成一个全波长的塑料焊接换能器。而四分之一波长纵向振子与四分之一波长聚能器相连，组成一个半波长换能器。

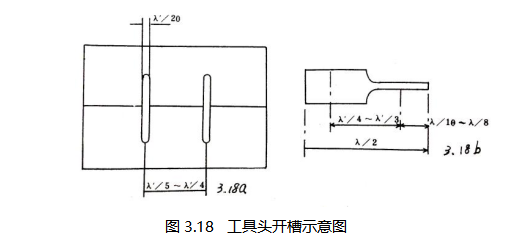

对不同的焊接对象需要有不同的工具头。不管是近场焊接还是传输焊接（远场），只有半波长的工具头才能使焊接端面达到最大的振幅。工具头，有带振幅放大的和不带振幅放大的两种。塑料焊接机用声系统工具头，所用材料通常为铝合金，其端面镀硬质合金，功率较大时也有用钛富金材料制造的，该材料疲劳强度比铝合金 高一倍多。
