什么是超声波的光衍射？与齐康超声波一起探究（一）

来源： | 发布日期：2023-01-31

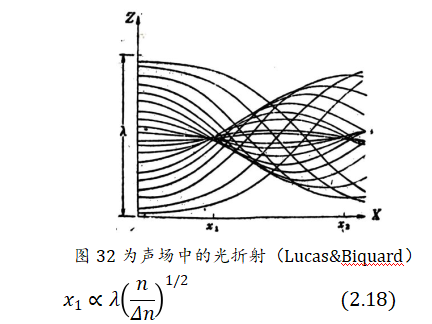

在声场中有密度的同步变动，与此同时也有折射率的变动，因此光通过其中时，会受到各种影响。在这里，我们来考虑一下Z方向上有声波，而与声波垂直的X方向上有平行光线入射时发生的各种现象。如果媒质是透明体，一般可以看到这种现象，但如果是气体，折射率本身就很小。在固体的情况下，由于边界条件的不同，会产生横波，所以很多情况下会更加复杂。因此，以下主要考虑液体的情况。超声波声场对光长度为2(λ;声波长度)的凸透镜和凹透镜交互排列的作用。图32示出了声场内的光线，其中光在进入声场后在距离x1处被缩小。

x1的关系，与媒质折射率变化的振幅(n)的1/2次方成反比。这个取连点(开始的狭缝如果是方向的线的话线)在Z方向以的间隔排列，用显微镜观察或用镜头放大投影就能测定波长。

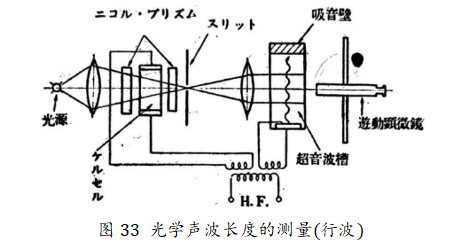

由于该图像以声速沿Z方向行进，因此必须使用频闪光源，在定常波的情况下，每半个声波周期就会偏离一个连点，所以用连续光源在λ/2处可以看到明暗条纹。但是也不一定会发生上述的现象。当超声波的强度较弱，An/n较小，或者振动频率较低，但较大时，光线在没有达到聚光点的情况下通过声场。在这种情况下，可以认为离开声场的光线不太弯曲，相反，在Z方向的周期内受到相位调制。因此声场的后方D=λ2/4λ*（λ*；在光波长上作明、暗的条纹。因此，在图33中，如果将显微镜向后移动约D，则可以看到明暗条纹。
