超声波的连续波与脉冲波

来源： | 发布日期：2022-09-20

前面文章中，齐康超声波主要讲到了超声波是属于机械波的一种，今天继续了解一下超声波的其他知识点。

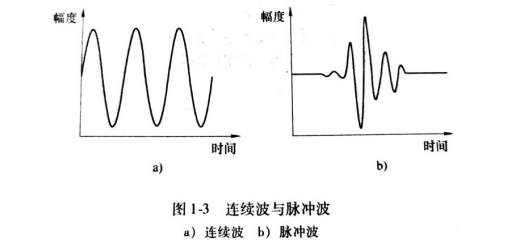

根据持续时间的长短，超声波可以分为连续波和脉冲波。连续波指介质中质点振动持续时间为无穷的波动，如图1-3a所示。脉冲波是指振动持续时间有限（单个或间发）的波动，如图1-3b所示。

按照傅里叶分析方法可知，一个脉冲波可以分解为多个不同频率谐振波的叠加，如图1-4所示。可以看出，以时间为自变量的一个复杂波形，其实包含着一系列不同频率的正弦（或余弦）波，这些频率成分及其幅度均可以在频域中给出清晰的描述。

图1-5给出了超声波检测中1MHz的脉冲波与其中包含的正弦波之间的关系。可以看出，此处1MHz的脉冲波由0.85MHz、1MHz和1.21MHz正弦波叠加而成。为合成某一脉冲，需要一系列的正弦波，且要合成的脉冲宽度越窄，需要的正弦子波数量越多。这些子波具有与中心频率不同的频率。由于子波的频率不同，因此在传播条件不合适时会产生畸变，通常使脉冲宽度变宽。
