超声波功率发生器中功率合成电路（上）

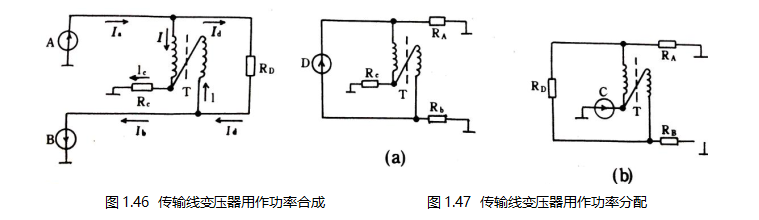

功率合成另一种常用的电路是传输线变压器电路，它尤其适用于高频范围，且可以提供一个很宽的频带，有利于制成宽带超声波功率发生器。

传输线变压器是集传输线性能和变压器性能于一身的一种特殊变压器，具有上限频率高，频率复盖系数大的优点。它的工作可分两种方式：一种是按照传输线方式来工作的，即在它两个线圈中通过大小相等、方向相反的电流，磁芯中的磁场正好互相抵消。因此磁芯没有功率损耗，磁芯对传输线工作没有影响。

另一种是按照变压器方式工作的，线圈中有激磁电流，并在磁芯中产生公 磁场，有铁芯功率损耗。传输线变压器与普通变压器之间还有如下的根本区别：普通变压器的能量, 传输是依靠磁芯内的公共磁通φ来完成的，因此磁芯截面要求足够大，使之在承载全部传输功率时不致于饱和发热。与此相反、传输变压器的能量传输不是通过磁芯，主要通过传输线的介质来完成的。因此高的注入功率电平下，采用截面积相对小的磁芯材料，也不致饱和发热。
