超声波功率发生器中功率合成电路（下）

前面文章中，齐康超声波提到了超声波变压器的功率合成的一个基本知识。

用传输线变压器进行功率合成的原理如图1.46所示。图中T为传输线变压器，A和B为两路信号源，R_e和R_D为负载电阻。我们根据传输线变压器其两个绕组或两根导线中电流大小相等而方向相反的特性，分析电路中电流分配情况。设A和B分别提供反向电流Ⅰ_a和Ⅰ_b，流过R_c和R_D的电流分别为II，和则通过变压器两绕组的电流为

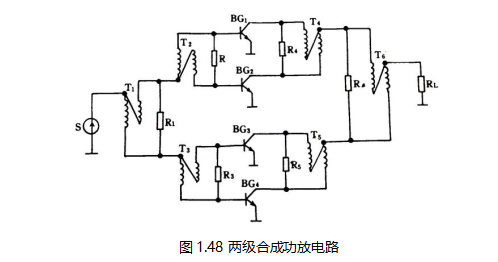

同样的网络倒过来使用，便可实现功率分配，如图1.47所示。图中C和D为信号源，R_A、R_B、 R_C、R_D为负载电阻，按图中(a)的接法，R_A和R_B获得等值的功率，且流过两电阻电流相位相反， R_R上则无功率。这种接法称反相功率分配。按图(b)接法，将是同相功率分配，如果R_A和R_B用为两个功放管，它们将纵信号源获得等值的驱动电流。
