齐康超声波焊接机中超声波发生器与超声波焊接机的声学匹配（下）

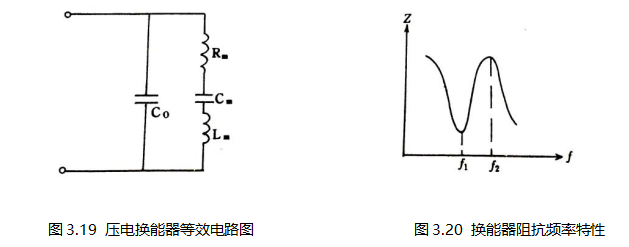

图中ƒ1为接近串联谐振频率其阻抗最小，ƒ2接近于并联谐振频率，相应于电端开路时的机械共振频率。电端开路时的等效电路可由图3. 21表示。实际上此图与图3. 19是等效的，C'。是由图3. 19 中的并联化为本图的串联值，L'_m、C'_m、R'_m等值由图3.19中的串联电路化为并联电路值。

工作频率选在ƒ2处，外加串联匹配电感。由于超声换能器工作频率ƒ2为机械共振频率，其空载（无压力）工作时，机械阻Rm很小，反映到电端阻Rm就很大，而有载（加压力）工作时机械阻很大，反映到电端有功阻Rm就很小，如图3. 22所示。

若图3.21中,V_m不变，即恒压源供电，且加在换能器上振速不变，则输岀功率Pout∞V²m/R_m，当 未加压力时，（即空载时），由于回路阻极大，所以输岀功率很小，当压力增大时（有载时），回路阻较小，所以输岀功率就增大，在一定范围内超声振动系统的电功率能随负载的变化而自动调节, 这是超声塑料焊接机所期望的。在调试时一般空载时功率输出要求不大于有载功率的10%,这样对 焊机发生器的功放管及换能器进行了保护，在有载时又保证了焊件中所需焊接能量和焊接强度。
