齐康超声波焊接机中超声波发生器与超声波焊接机的声学匹配(上)

来源: | 发布日期:2022-11-24

超声波塑料焊接机用的超声波发生器与焊接机的声学系统之间具有良好的匹配是保证焊机高效率工作的关键因素。这里的匹配包括下面两个部分。


(1)换能器功率角的匹配

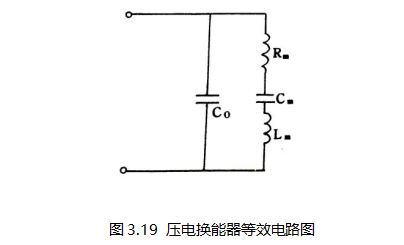

换能器由静态电容C0和动态阻抗Rm、Lm、Cm两部分组成,如图3. 19所示。当动态回路(机械 臂)谐振时,由于C0的存在使换能器功率因素 ≠1因此需将它匹配。一般在换能器两端并联一个 电感L0。,或串联一个L0均可以,但从理论上分析,对电压源宜采用并联电感,对电流源宜采用串联电感。

图3.19
